The rynku tworzyw sztucznych formowanych wtryskowo to jeden z największych segmentów produkcyjnych w gospodarce światowej. Wyceniony na około 385 miliardów dolarów w 2023 roku przewiduje się, że do 2030 r. osiągnie ona poziom 510–530 miliardów dolarów, przy złożonej rocznej stopie wzrostu wynoszącej około 4,5–5,0%. Formowanie wtryskowe stanowi około 32% całkowitego przetwórstwa tworzyw sztucznych na świecie pod względem objętości — więcej niż jakakolwiek inna pojedyncza metoda formowania — i dotyczy praktycznie każdej kategorii produktów, od części samochodowych i wyrobów medycznych po elektronikę użytkową, opakowania i sprzęt budowlany.
Geograficznym centrum światowej produkcji form wtryskowych jest Azja Wschodnia, a same Chiny odpowiadają za szacunkowo 35–40% światowej produkcji pod względem wielkości. Wśród chińskich producentów znajdują się zarówno wielkoseryjne formy wtryskowe produkujące proste części w dużych seriach, jak i wyrafinowane formy precyzyjne obsługujące producentów OEM z branży motoryzacyjnej, medycznej i elektronicznej, charakteryzujące się wąskimi tolerancjami wymiarowymi i pełnymi systemami zarządzania jakością. Europa — w szczególności Niemcy, Włochy i Republika Czeska — przoduje w precyzyjnym wytwarzaniu narzędzi i inżynierii procesowej do zastosowań o dużej złożoności. Zdolności formowania w Ameryce Północnej skupiają się w łańcuchach dostaw branży motoryzacyjnej na Środkowym Zachodzie oraz w klastrach produkujących urządzenia medyczne na północnym wschodzie i na górnym Środkowym Zachodzie.
Pięć sektorów zastosowań końcowych generujących największy udział w popycie na formy wtryskowe to opakowania (około 26% wolumenu), motoryzacja (20%), budownictwo (16%), elektronika (14%) oraz medycyna/opieka zdrowotna (10%). Formowanie wyrobów medycznych to najszybciej rozwijający się segment pod względem wartości, napędzany starzeniem się populacji, rosnącą złożonością wyrobów i przechodzeniem na komponenty jednorazowego użytku – co powoduje powstanie masowego, powtarzającego się popytu na formowane części z materiałów od powszechnie dostępnego polipropylenu po PEEK klasy inżynieryjnej i silikon medyczny.
Koszt oprzyrządowania to najważniejsza początkowa inwestycja w projekt formowania wtryskowego i kwota, która najczęściej określa, czy projekt jest opłacalny komercyjnie przy danej wielkości produkcji. Ile kosztuje forma wtryskowa z tworzywa sztucznego zależy od rozmiaru części, złożoności geometrycznej, liczby wnęk, gatunku stali i tego, czy jest ona produkowana w kraju, czy za granicą.
Jako robocze ramy odniesienia:
Największymi pojedynczymi czynnikami wpływającymi na koszty w oprzyrządowaniu są liczba wgłębień (każde dodatkowe wgłębienie zwiększa czas obróbki, materiał i robociznę przy montażu), działania boczne i elementy podnoszące (cechy mechaniczne, które uwalniają podcięcia zwiększają znaczną złożoność), systemy gorących kanałów (systemy podgrzewanych kolektorów i bramek, które eliminują zimne kanały i wlewy, kosztują od 5 000 do 30 000 USD za kroplę w zależności od złożoności) oraz wymagania dotyczące wykończenia powierzchni — teksturowanie i polerowanie zgodnie ze standardami optycznymi lub wysokim połyskiem może dodać 2000–10 000 dolarów na narzędzie, które w innym przypadku byłoby proste.
Punkt krytyczny często pomijany w dyskusjach o kosztach: zamortyzowany koszt części — całkowity koszt oprzyrządowania podzielony przez wielkość produkcji — jest znacznie ważniejszy niż bezwzględna liczba oprzyrządowania. Narzędzie o wartości 50 000 dolarów produkujące 500 000 części zwiększa koszt o 0,10 dolara na część; wyprodukowanie 10 000 części dodaje 5,00 USD za część. Przy małych nakładach koszt oprzyrządowania na część często przekracza łączny koszt materiału i formowania, dlatego też alternatywy krótkoseryjne (oprzyrządowanie miękkie, oprzyrządowanie drukowane 3D, prototypy obrobione maszynowo) są ekonomicznie racjonalne poniżej pewnych progów wielkości.
Wykończenie powierzchni metodą wtrysku jest określany przy użyciu znormalizowanych systemów klasyfikacji — najczęściej norm wykończenia SPI (Society of the Plastics wdustry) w Ameryce Północnej oraz normy VDI 3400 w Europie i Azji. Obydwa systemy dotyczą tego samego zakresu jakości powierzchni, ale wykorzystują różne skale i nie można ich bezpośrednio stosować zamiennie bez odniesienia do konwersji.
System SPI rozciąga się od A-1 (najwyższy połysk, lustrzane wykończenie) do D-3 (gruby mat, ciężka tekstura). Gatunki i ich typowe zastosowania:
Oprócz wykończenia powierzchni stali na osiągalną powierzchnię części wpływa wybór materiału, temperatura topnienia, prędkość wtrysku i temperatura formy. Wykończenia o wysokim połysku wymagają wyższych temperatur formy (co poprawia odtworzenie powierzchni polerowanej stali), wolniejszych prędkości napełniania (co zmniejsza zamglenie wywołane ścinaniem) oraz materiałów o niskiej lepkości stopu i dobrej płynięcia. Mieszanki ABS i PC/ABS dobrze imitują powierzchnie o wysokim połysku; Gatunki wypełnione włóknem szklanym tworzą powierzchnię, której nie usunie żadna ilość pasty do polerowania stali, ponieważ włókna szklane wystają lekko, gdy żywica kurczy się wokół nich podczas chłodzenia.
Tekstura — czy to metodą trawienia kwasem (Mold-Tech i równoważne systemy), czy EDM (obróbka elektroerozyjna) — musi być określona z odpowiednim kątem pochylenia, aby umożliwić wyrzucanie części bez śladów oporu. Standardowa zasada jest taka 1° dodatkowego ciągu na każde 0,025 mm głębokości tekstury — tekstura o głębokim licu skóry, wymagająca przeciągu 3° lub więcej na powierzchniach o grubej teksturze, aby zapobiec rozdarciu powierzchni podczas wyrzucania.
Ślady przypaleń przy formowaniu wtryskowym pojawiają się jako ciemnobrązowe, czarne lub zwęglone przebarwienia na powierzchni części, zazwyczaj w ostatnim punkcie wypełnienia wnęki lub w miejscach, gdzie uwięzione powietrze nie może uciec. Są to jedne z najczęstszych wad wtrysku i jedne z najbardziej pouczających, ponieważ ich lokalizacja ujawnia szczegółowe informacje na temat przebiegu przepływu i stanu odpowietrzenia narzędzia.
Najczęstszym mechanizmem powstawania śladów po oparzeniach jest efekt diesla : gdy front stopu przechodzi przez wnękę i spręża znajdujące się przed nim powietrze, powietrze nagrzewa się adiabatycznie — w ten sam sposób, jak w przypadku zapłonu samoczynnego w silniku wysokoprężnym. Jeśli sprężone powietrze nie może uciec przez otwory wentylacyjne, zanim dotrze do niego front stopu, temperatura powietrza wzrasta do 300–400°C lub więcej, co jest wystarczające do degradacji i zwęglenia większości konstrukcyjnych tworzyw termoplastycznych. Ślad wypalenia powstaje dokładnie w miejscu, w którym została uwięziona kieszeń powietrzna.
Formowanie wtryskowe krótkoseryjne — zwane także formowaniem wtryskowym na małą skalę lub wtryskiem mostkowym — odnosi się do serii produkcyjnych zwykle obejmujących od kilkuset do 10 000–25 000 części, przy użyciu narzędzi zaprojektowanych specjalnie w celu minimalizacji kosztów początkowych, a nie maksymalizowania szybkości cykli i trwałości. Zajmuje przestrzeń produkcyjną pomiędzy drukiem 3D (ekonomiczne poniżej ~ 100 części dla złożonych geometrii) a formowaniem wtryskowym pełnej produkcji (ekonomiczne powyżej 25 000–50 000 części w większości zastosowań).

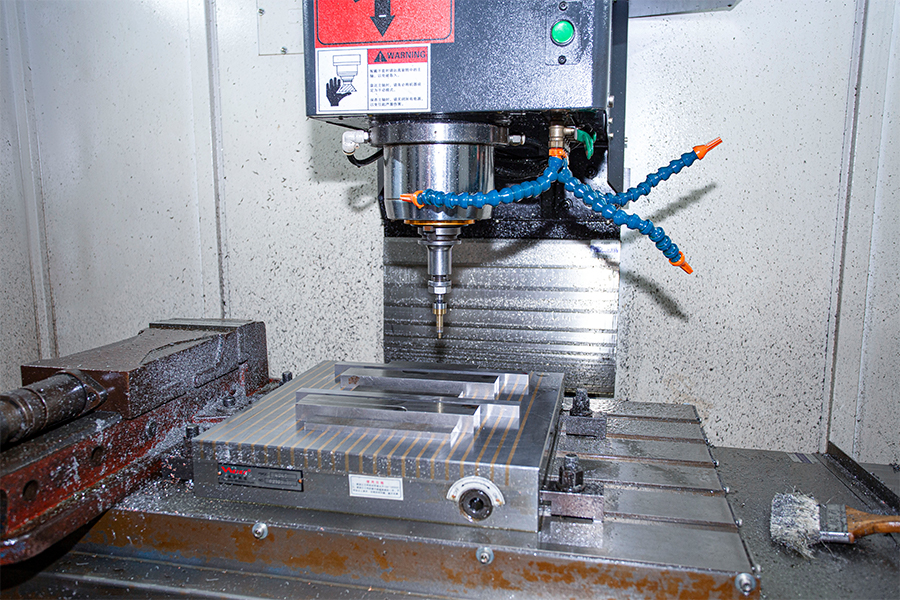

Technologie umożliwiające krótkotrwałe formowanie wtryskowe obejmują oprzyrządowanie aluminiowe, oprzyrządowanie do szybkiej obróbki z miękkiej stali (wstępnie hartowanej P20) oraz oprzyrządowanie z żywicy lub kompozytu do bardzo krótkich serii pilotażowych. Narzędzia do form aluminiowych można obrabiać 5–10 razy szybciej niż odpowiedniki ze stali hartowanej, skracając czas realizacji narzędzi z 8–14 tygodni do 2–5 tygodni i koszt narzędzi skrawających o 40–70%. Kompromisem jest trwałość śrutu: oprzyrządowanie aluminiowe zazwyczaj wytrzymuje 5 000–50 000 śrutów, w zależności od formowanego materiału (gatunki ścierne wypełnione szkłem znacznie zmniejszają trwałość narzędzia aluminiowego) w porównaniu z 500 000–2 000 000 śrutów w przypadku narzędzi produkcyjnych ze stali hartowanej.
Formowanie krótkoseryjne to właściwy wybór w przypadku: walidacji rynkowej przed przystąpieniem do pełnego oprzyrządowania produkcyjnego; produkcja pomostowa podczas wytwarzania oprzyrządowania produkcyjnego o długich ołowiach; części zamienne do starszych produktów, w przypadku których całkowity popyt nie uzasadnia inwestycji w narzędzia twarde; oraz ilości badań klinicznych lub regulacyjnych w zakresie opracowywania wyrobów medycznych, w przypadku których prawdopodobne są zmiany w projekcie przed ostatecznym zatwierdzeniem.
Kluczową dyscypliną procesową w formowaniu krótkoseryjnym jest projektowanie oprzyrządowania aluminiowego : unikanie bardzo ostrych narożników wewnętrznych (koncentracja naprężeń w aluminium ma większe znaczenie niż w stali hartowanej), minimalizowanie, jeśli to możliwe, oddziaływań bocznych (każde działanie powoduje zużycie powierzchni) i projektowanie od samego początku odpowiednich kątów pochylenia, zamiast próbować je modernizować. Części zaprojektowane z myślą o oprzyrządowaniu krótkoseryjnym często można zastosować w oprzyrządowaniu produkcyjnym przy minimalnych zmianach projektowych; Części zaprojektowane od początku przy założeniu twardego oprzyrządowania czasami w ogóle nie mogą być w ogóle ekonomicznie odtworzone z aluminium.
Formowanie wtryskowe i obtrysk to procesy, które łączą dwa lub więcej materiałów w jeden formowany element, ale różnią się zasadniczo tym, co zawiera materiał wtórny i sekwencją procesu. Zrozumienie różnice pomiędzy formowaniem wkładkowym a obtryskiem jest niezbędne do wyboru odpowiedniego procesu w projektowaniu części wielomateriałowych.
w formowanie wkładkowe wstępnie uformowany element — najczęściej wkładka metalowa, taka jak gwintowana mosiężna nakrętka, stalowy kołek, styk elektryczny lub tłoczony metalowy wspornik — jest umieszczany w gnieździe formy przed wtryskiem. Następnie stopione tworzywo sztuczne jest wtryskiwane wokół i na wkładkę, zamykając ją w miarę krzepnięcia tworzywa sztucznego. Rezultatem jest pojedynczy element, w którym metalowa wkładka jest trwale i precyzyjnie umieszczona w części z tworzywa sztucznego, przy czym tworzywo sztuczne wpływa do podcięć lub otworów we wkładce, tworząc mechaniczną blokadę odporną na obciążenia rozciągające i momentowe.
Formowanie wtryskowe stosuje się wszędzie tam, gdzie część z tworzywa sztucznego wymaga właściwości mechanicznych metalu na określonym styku — połączenia gwintowe, które muszą wytrzymywać wielokrotny montaż i demontaż, zaciski elektryczne wymagające przewodności, powierzchnie nośne wymagające twardości, której tworzywo sztuczne nie zapewnia. Proces ten eliminuje wtórne wciskanie lub wprowadzanie ultradźwiękowe metalowych wkładek, co zmniejsza koszty montażu i poprawia stałą wytrzymałość na wyciąganie.
w overmolding wcześniej uformowane podłoże z tworzywa sztucznego (część pierwszego wtrysku) umieszcza się w drugiej formie, a drugi materiał termoplastyczny — zazwyczaj bardziej miękki TPE, TPU lub elastomer — wtryskuje się na i wokół wyznaczonych powierzchni podłoża. Obydwa tworzywa sztuczne łączą się chemicznie (poprzez kompatybilność materiałów i warunki przetwarzania) lub mechanicznie (poprzez zazębiającą się geometrię) na styku.
Obtryskiwanie stosuje się w celu dodania miękkich w dotyku powierzchni chwytnych do sztywnych obudów (elektronarzędzi, uchwytów urządzeń medycznych, elektroniki użytkowej), w celu utworzenia dwukolorowych lub dwumateriałowych elementów estetycznych, w celu dodania odpowiednich właściwości uszczelniających do sztywnych części konstrukcyjnych oraz do zintegrowania tłumienia lub amortyzacji wibracji z twardym podłożem. Miękki uchwyt rączki szczoteczki do zębów, gumowana obudowa ręcznego skanera i rękojeść narzędzia chirurgicznego o podwójnej twardości to elementy wykonane metodą overmoldingu.
| Atrybut | wsert Molding | Overmolding |
|---|---|---|
| Materiał wtórny | Element metalowy, ceramiczny lub wstępnie uformowany | Elastomer termoplastyczny lub drugie tworzywo sztuczne |
| Sekwencja procesu | wsert placed in mold → plastic injected around it | Formowane tworzywo sztuczne metodą pierwszego wtrysku → przenoszone do drugiej formy → wtryskiwany drugi materiał |
| Typ obligacji | Blokada mechaniczna (tworzywo sztuczne wnika w geometrię płytki) | Wiązanie chemiczne i/lub mechaniczna blokada pomiędzy dwoma tworzywami sztucznymi |
| Podstawowy cel | wtegrate metal function (threads, conductivity, hardness) | Dodaj miękkość w dotyku, kolor, uszczelnienie lub tłumienie wibracji |
| Wymagania dotyczące narzędzi | Pojedyncza forma z uchwytem do ładowania wkładek | Dwie formy (obtrysk pierwszego strzału) lub maszyna dwustrzałowa |
| Typowe zastosowania | Złącza elektroniczne, obudowy gwintowane, wyroby medyczne | Rękojeści do elektronarzędzi, chwyty medyczne, obudowy produktów konsumenckich |
Wybór pomiędzy tymi dwoma procesami zależy od problemu, jaki rozwiązuje materiał wtórny. Jeśli wymaganie ma charakter konstrukcyjny — połączenie gwintowe, interfejs elektryczny, powierzchnia nośna — odpowiedzią jest formowanie wkładkowe. Jeśli wymagana jest ergonomia lub dotyk – miękki uchwyt, warga uszczelniająca, przełamanie koloru – obtrysk jest prawidłowy. W przypadku niektórych komponentów oba procesy są stosowane jednocześnie: uchwyt urządzenia medycznego może nałożyć miękki uchwyt na sztywne podłoże, które samo w sobie zawiera mosiężne gwinty do montażu – pojedynczy element składający się z trzech materiałów i dwóch procesów.
Kontrola jakości w produkcji tworzyw sztucznych działa na trzech poziomach: weryfikacja materiałów przychodzących, monitorowanie w trakcie procesu i kontrola części wychodzących. Każdy poziom dotyczy różnych trybów awarii i razem tworzą system zarządzania jakością, który określa, czy uformowany produkt konsekwentnie spełnia specyfikację.
Właściwości żywicy — wskaźnik szybkości płynięcia (MFI), zawartość wilgoci, kolor i identyfikowalność partii — należy sprawdzić w odniesieniu do specyfikacji materiału przed rozpoczęciem produkcji. Odchylenie MFI o ±10–15% od specyfikacji nominalnej może powodować znaczne różnice w wypełnieniu, zagłębieniu i wymiarach wypraski. Zawartość wilgoci ma kluczowe znaczenie w przypadku materiałów higroskopijnych: nylon, PC, PET i ABS pochłaniają wilgoć z powietrza i przed formowaniem należy je wysuszyć do poziomu wilgoci poniżej określonego poziomu (zwykle 0,02–0,15% w zależności od materiału). Płynąca, niewysuszona żywica higroskopijna powoduje powstawanie śladów, pęcherzyków i zmniejszonej masy cząsteczkowej – defektów, których nie można skorygować na prasie.
Nowoczesne wtryskarki rejestrują dane procesowe — ciśnienie wnęki, temperaturę stopu, profil prędkości wtrysku, czas chłodzenia, siłę docisku — cykl po cyklu. Statystyczna kontrola procesu (SPC) zastosowana do kluczowych parametrów procesu identyfikuje dryf, zanim spowoduje on wadę produkcyjną, a nie później. Czujniki ciśnienia wnękowego — przetworniki piezoelektryczne zamontowane w formie — zapewniają bezpośrednią informację zwrotną na temat stanu napełnienia i upakowania wewnątrz formy, co koreluje z jakością części bardziej niezawodnie niż samo ciśnienie w cylindrze. Części produkowane w cyklach, w których ciśnienie we wnęce odbiega od ustalonego okna procesowego, mogą zostać automatycznie odrzucone przez separator części przed dotarciem do obszaru kontroli.
Ramy zarządzania jakością leżące u podstaw tych metod zależą od rynku końcowego. ISO 9001 to podstawowy system zarządzania jakością w zakresie ogólnego formowania przemysłowego. Do udziału w łańcuchu dostaw branży motoryzacyjnej wymagana jest norma IATF 16949 (dawniej TS 16949), która dodaje wymagania dotyczące planu kontroli, FMEA i MSA poza normą ISO 9001. ISO 13485 reguluje produkcję wyrobów medycznych i dodaje kontrolę projektu, identyfikowalność i wymagania dotyczące sterylności łańcucha dostaw. FDA 21 CFR Part 820 ma zastosowanie do wyrobów medycznych sprzedawanych na rynku amerykańskim. W przypadku producentów wyrobów medycznych i motoryzacyjnych system jakości nie jest wyróżnikiem – jest wymogiem wejściowym. Kupujący w tych sektorach przeprowadzają audyt systemu jakości przed zatwierdzeniem nowej formy, a coroczne audyty nadzoru utrzymują tę akceptację przez cały okres relacji z dostawcami.
